| MOQ: | 1個 |
| 価格: | 交渉可能 |
| 標準パッケージ: | オリジナルの梱包 |
| 配達期間: | リクエストに応じて |
| 決済方法: | T/T |
| 供給能力: | 50個/月 |

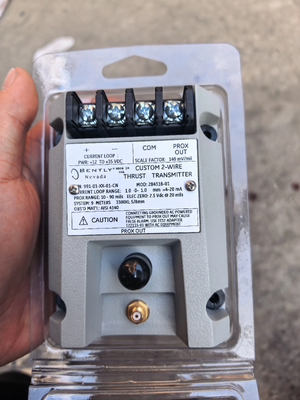

991 推力トランスミッタは、主に、機械制御システムへの入力として単純な 4 ～ 20 mA 比例軸変位 (推力) 信号を必要とする、遠心式エアコンプレッサー、小型ポンプ、モーター、またはファンの相手先ブランド供給メーカー (OEM) 向けに設計されています。
この 2 線式ループ給電デバイスは、当社の 3300 NSv 近接プローブおよび一致する延長ケーブル (5 m および 7 m のシステム長オプションで利用可能) からの入力を受け入れます。トランスミッタは信号をシャフトの軸方向の位置に比例する適切な工学単位に調整し、機械保護の警報とロジックが発生する制御システムへの入力用の 4 ～ 20 mA 業界標準信号として提供します。
| パラメータ | 仕様 |
|---|---|
| 入力 | 1 本の非接触 3300 NSv 近接プローブと延長ケーブルを受け入れます |
| 力 | 送信機端子に +12 ～ +35 Vdc 入力が必要 |
| 信号出力 | 2 線構成で指定されたフルスケール範囲にわたって 4 ～ 20 mAdc |
| ループ精度 | 指定されたフルスケール範囲 (代表値) の ±1.5% 以内。精度定格は、TEST 信号入力から 250 Ω ループ抵抗で測定された電圧まで |
| 最大ループ抵抗 | 35 Vdc でケーブルを含む 1,000 Ω |
| 電流制限 | 23mA（代表値） |
| ゼロとスパン | 相互作用しない外部調整 |
| OKではない/信号の敗北 | 信号出力は、Not OK 状態の後 100 µs 以内に 3.6 mA 未満になります。 Not OK 状態が解消されてから 0.1 秒以内に信号出力が回復 |
| 近接センサー出力 | 非接地型のポータブル試験装置と互換性があります。接地された AC 電源のテスト機器との信号絶縁には 122115-01 テスト アダプタを使用します |
推力位置測定では、プローブの調整と範囲が重要です。プローブギャップの設定が正しくないと、トランスミッターが正方向または逆方向のフルスケールに達しない可能性があります。適切に調整するには、マニュアルの指示に従ってください。
推力発信器には、連続監視システムに比べて制限があります。推力位置のアラームや非OKチェックは可能ですが、タイムドOKチャンネルディフェット、デンジャーバイパス、トリップマルチプライなどのモニタ機能は使用できません。推力トランスミッタに取り付けられた PLC は、プラント全体の診断システムには適していません。
991 振動トランスミッターの PROX OUT 同軸コネクタは、非絶縁ダイナミック トランスデューサー信号を提供します。この信号をバッテリー駆動のテスト装置または絶縁されたテスト装置に直接接続できますが、AC 電源のテスト装置を使用する場合は、機械の保護の完全性を維持するために、信号の絶縁に 990/991 テスト アダプターを使用することを強くお勧めします。
