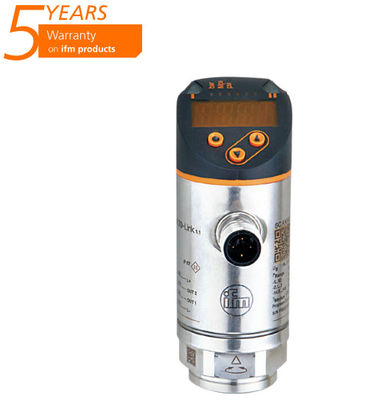

IFM プレッシャーセンサー PN2071 PN-250-SER14-MFRKG/US/在庫

IFM プレッシャーセンサー PN2071 PN-250-SER14-MFRKG/US/在庫

• 2つのスイッチング出力,そのうちの1つはIO-Linkと1つはアナログ出力としてプログラム可能
• 許容範囲を明確に示す赤/緑色表示
• プロセスの接続は,最適なアライナメントのために回転することができます
• 高い過負荷保護により長期安定性
• 厳しい産業環境での使用のために堅牢な設計



  製品特性

  入力と出力の数	デジタル出力数:2 アナログ出力数:1
  測定範囲	0...250バー 0...3625psi 0...25 MPa
  プロセス接続	糸付き接続 G 1/4 内糸 (DIN EN ISO 1179-2)

  適用する

  特色	金色接点
  測定要素	金属薄膜セル
  適用する	工業用
  メディア	液体とガス
  中気温[°C]	-25歳80
  破裂圧の最小値	1200バー 17400 psi 120 MPa
  圧力を指定する	500バー 7250 psi 50 MPa
  真空抵抗	-1000 mbar -0.1 MPa
  圧力の種類	相対圧力

  電気データ

  稼働電圧[V]	18...30 DC; (SELV/PELVへ)
  現在の消費量[mA]	< 35
  最低隔熱抵抗[MΩ]	100(500V DC)
  保護クラス	第3回
  逆極性保護	そうだ
  電源開ける遅延時間[s]	0.3
  統合監視犬	そうだ

  入力/出力

  入力と出力の数

  デジタル出力数:2 アナログ出力数:1

  生産量

  総出力数	2
  出力信号	スイッチ信号; アナログ信号; IO-Link; (設定可能)
  電気設計	PNP/NPN
  デジタル出力数	2
  出力機能	通常開いた/通常閉じた (パラメータ設定可能)
  最大電圧降圧切換出力 DC[V]	2
  切り替え出力の常流電流[mA]	250
  切り替える周波数 DC[Hz] はい	< 500
  アナログ出力の数	1
  アナログ電流出力[mA]	4... ほら20(スケーラブル)
  マックス 荷重[Ω]	500
  アナログ出力電圧[V]	0... ほら10(スケーラブル)
  最低負荷抵抗[Ω]	2000
  ショート・サーキット保護	そうだ
  短路防止装置の種類	パルス
  超負荷保護	そうだ

  測定/設定範囲

  測定範囲	0...250バー 0...3625psi 0...25 MPa
  アナログの開始点	0...200バー 0...2900psi 0...20MPa
  アナログ端点	50...250バー 725...3625psi 5...25 MPa

  工場設定 / CMPT = 2
  設定点 SP	1.5...250バー 25...3625psi 0.15...25 MPa
  リセットポイント rP	0.5...249バー 10...3610psi 0.05... ほら24.9 MPa
  SP と rP の最小差	1.5バー 15psi 0.15 MPa
  段階的に	0.5バー 5psi 0.05 MPa

  Status_B 高解像度 / CMPT = 3
  設定点 SP	1.6...250バー 23...3626psi 0.16...25 MPa
  リセットポイント rP	0.5...249バー 8...3611psi 0.05... ほら24.9 MPa
  SP と rP の最小差	1.1バー 15psi 0.11 MPa
  段階的に	0.1バー 1psi 0.01 MPa

  精度/偏差

  スイッチポイント精度[スパンスの%]	< ± 04(ダウン1:1)
  繰り返し可能性[スパンスの%]	< ± 01; (温度変動 < 10 K; 減速 1:1)
  特徴の偏差[スパンスの%]	< ± 0,25 (BFSL) / < ± 0,5 (LS) (下向き1:1BFSL = 最適正直線; LS = 制限値設定)
  ヒステレス偏差[スパンスの%]	< ± 01(ダウン1:1)
  長期安定性[スパンスの%]	< ± 005(下ろす 1:16ヶ月あたり)
  温度係数はゼロポイント[スパンスの% / 10 K]	0,2(−25...80 °C)
  温度係数の範囲[スパンスの% / 10 K]	0,2(−25...80 °C)
  精度/偏差に関する注記	DNV GL による切り点精度,線性誤差: < ± 1%: < ± 1%

  応答時間

  応答時間[ms]	< 15
  遅延時間 プログラム可能なDS[s]	0... ほら50
  減圧プロセス値 dAP[s]	0... ほら4
  アナログ出力 dAAのダッピング[s]	0... ほら4
  最大応答時間 アナログ出力[ms]	3

  ソフトウェア / プログラミング

  パラメータ設定オプション

  ヒステレシス/窓; 通常開いている/通常閉ざされている; オン/オフの遅延; 減圧; ディスプレイユニット; 電流/電圧出力

  インターフェース

  通信インターフェース	IO-リンク
  トランスミッションタイプ	COM2 (38,4kBaud)
  IO-Link 改訂	1.1
  SDCI標準	IEC 61131-9
  SIOモード	そうだ
  要求されるマスターポートタイプ	A; (ピン2が接続されていない場合: B)
  サポートされているデバイスID	操作の種類 デバイスID 工場設定 / CMPT = 2 460 Status_B 高解像度 / CMPT = 3 639
  注記	詳細については,IODD PDF ファイル"ダウンロード"を参照してください.

  工場設定 / CMPT = 2
  プロフィール	スマートセンサー: 処理データ変数; デバイス識別, デバイス診断
  プロセスのサイクル時間[ms]	2.3
  IO-Linkの解像度圧[バー]	0.1
  IO-Link プロセスのデータ (周期)	機能 ビットの長さ 圧力 14 バイナリー切り替える情報 2
  IO-Link 機能 (アシークリック)	アプリケーション特有のタグ

  Status_B 高解像度 / CMPT = 3
  プロフィール	スマートセンサーED2:デジタル測定センサー (0x000A),識別と診断 (0x4000)
  プロセスのサイクル時間[ms]	3
  IO-Linkの解像度圧[バー]	0.1
  IO-Link プロセスのデータ (周期)	機能 ビットの長さ 圧力 16 デバイスの状態 4 バイナリー切り替える情報 2
  IO-Link 機能 (アシークリック)	アプリケーション特有のタグ

  運用条件

  環境温度[°C]	-25歳80
  保存温度[°C]	-40歳100
  保護	IP65 IP67

•
