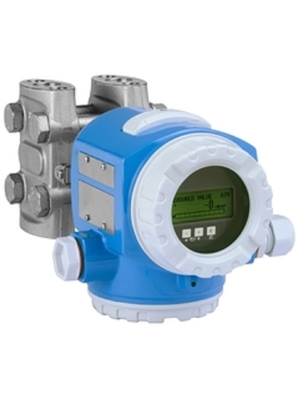

PMD75-ACA7FB3DAAUの差動圧力Deltabar PMD75 FKM Vitonのシール

PMD75-ACA7FB3DAAUの差動圧力Deltabar PMD75

承認: Non-hazardous区域
出力;作動: C 4-20mAの雄鹿;内部
ハウジング;カバー シーリング;ケーブルの記入項目:  T14 Alu IP66/67 NEMA6P;EPDM;M20腺、T14 =側面カバー（d > M20糸前）
わずかな範囲;細胞材料;PN: 7F 500mbar/50kPa/7.5psi;316L;160bar/16MPa/2400psi
口径測定;単位: カスタマイズされるB **;付加的なspec.を見なさい。
膜材料: 3 Monel
プロセス関係: D NPT1/4-18 IEC61518 UNF7/16-20、2つの弁を含む316L、316L
シール: FKM Viton
付加的な選択1: 選ばれない
付加的な選択2: Uの取付金具、壁/管、316Lの頑丈な設計
細部:低い範囲の価値:-10のmbar
上部の範囲の価値:300のmbar
Meas.characteristic:線形
4mA （雄鹿だけ）の表示:0
20mA （雄鹿だけ）の表示:0
表示装置:0

Specs一目で
正確さ
標準:0.05%
プラチナ:0.035%まで
最高。測定誤差
0,075%
「プラチナ」0,05%
プロセス温度
-40 °Cの… 85 °C
（- 40 °Fの… 185 °F）
中型の温度較差
圧力配管からの気温傾度
圧力測定範囲
10 mbar… 250棒
（0.15 psi… 3750のpsi）
プロセス圧力/最高。重圧の限界
420棒（6300のpsi）
主要なぬらされた部品
合金C276
316L
Monel
タンタル
最高。測定の間隔
400のm （1.312 ft） H2O
最高。プロセス圧力
最高。420棒
（最高。6091のpsi）
物質的なプロセス膜
316L、AlloyC、
Tantal、
金ロジウム
測定の細胞
10 mbar… 250棒
（0.15 psi… 3750のpsi）

適用の分野
圧抵抗センサーおよび溶接された金属膜を搭載するDeltabar PMD75の差動圧力送信機は液体、蒸気およびガスの連続的な測定のためにすべての企業で使用される。3キー操作は簡単な、信頼できる依託および操作を可能にする。統合されたHistoROMのデータ モジュールはプロセスおよび装置変数の容易な管理を可能にする。SIL2/3安全適用の使用のためのIEC 61508に従って設計されている。
液体のレベルのため、容積または多くの測定、ガス、蒸気および液体の第一次要素と共の差動圧力監視、また流れの測定（容積かマス フロー）。

• プロセス関係:糸
• プロセス温度:-40 +85°Cに（- 40から+185°F）
• 測定範囲:0.25mbarへの40bar （600psiへの0.0036）
• 正確さ:±0.05%、「プラチナ」±0.035% （任意）
• 国際的な爆発保護証明書は、防止WHG、SILの衛生学の承認、海洋の承認を入れ過ぎる

利点

• 最もよい正確さ、再現性および長期にわたる安定性
• IEC 61508に証明されるSIL2/3まで機能の堅いフィードスルーにガスを供給すること当然の最も高い安全
• ローカル表示、雄鹿との20mAへの4によって容易なメニュー導かれた依託、PROFIBUS PAの基礎Fieldbus
• 速く、容易な依託、維持および診断のためのHistoROMのデータ管理の概念
• センサー、表示または電子工学の容易な取り替えのためのモジュラー概念の原価節約
• 420bar/機能監視される42MPa/6300psiまで積み過ぎ抵抗力がある
• 継ぎ目が無く、独立システムの統合（HART/PA/FF）
