| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートン |
| 配達期間: | 要求に応じて |
| 決済方法: | T/T |
| 供給能力: | ストック100%以上 |

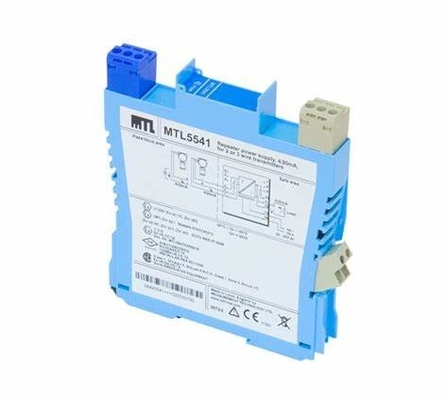

メーカー: MTL 機器
製品番号 : MTL5541
製品タイプ: リピーター電源
チャンネル数: 1
送信機の位置: ゾーン 0,IIC,T4?? 6 適切に認証されている場合,危険区域 Div. 1,グループ A 危険場所
安全領域回路の波紋: < 50μAピークからピーク
転送精度 20°C: 15μA よりよい
温度変動: < 0.8μA/°C
応答時間: 50μs 以内の最終値の10%以内に安定する.
通信サポート: HART® (端末1と2のみ)
LED インジケーター: 緑色: 電源表示
最大電流消費量 (20mA信号で): 24Vで51mA
寸法 (LxWxH): 1.58cm x 10.98cm x 12.36cm
体重:0.11kg
MTLx541は,危険なエリアに位置する従来の2線または3線4/20mAトランスミッターに電力を供給するための完全に浮動する直流電源を提供します.安全なエリアの負荷を運転するために別の浮遊回路で電流を繰り返すHART 2ワイヤートランスミッターでは,4/20mAループの電流の上に二方向通信信号を重ねることができます.MTLx541Sは,安全エリア接続のための電流シンクとして動作し,負荷に電流を駆動するのではなく,.
| 危険領域の入力 | 信号範囲: 0〜24 mA (超範囲を含む) 送信機電圧: 20 mA で 16.5 V |
| 安全な領域の出力 | 信号範囲:4-20 mA; 範囲以下/超: 0-24 mA; 負荷抵抗: 0 から 360Ω @ 24 mA,または 0 から 450Ω @ 20 mA; 電流沈み: 600Ω 最大; 最大電圧源: 24 VDC; 輸出抵抗: > 1 MΩ |
| 電力需要 | 20~35 VDC |
| 応答時間 | 50μs以内に最終値の10%以内に安定する |
| 現在の消費量 | 51 mA @ 24V |
| 最大電力消耗 | 0.7 W @ 24 VDC,1.0 W @ 24 VDC |
| 孤立 | n 安全区域と危険区域の端末間では,最低1500VのRMSで試験された250VRMS; 安全区域回路と電源間では50V |
| 移動精度 68°F (20°C) | 15 μA以上 |
| LED インジケーター | 緑色:電力の表示 |
| 温度制限 | 操作: -6〜140°F (−20〜60°C); 保存: -40〜176°F (−40〜80°C) |
| 温度変動 | < 0.8μA/°C |
| 湿度 | 5~95% RH |
| マウント | EN 50022 に準拠する T セクション 35 mm DIN レール (7.5 または 15 mm) |
| ターミナル | ストレンドまたは単核まで2.5mm2を収納する |
| 安全性説明 | Vo=28 V, Io=93 mA, Po=651mW, Um=253 RMS または DC |
| 体重 | 150g |
