| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートン |
| 配達期間: | 要求に応じて |
| 決済方法: | T/T |
| 供給能力: | ストック100%以上 |

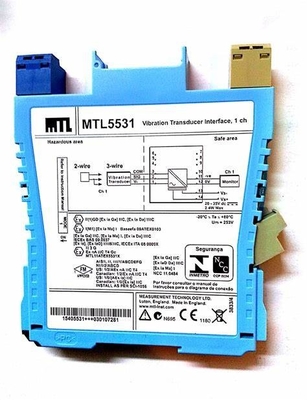

メーカー: MTL 機器
製品番号 : MTL5531
製品タイプ:振動変数器インターフェイス
チャンネル数: 1
センサータイプ: 2線または3線振動変換器
信号源の位置: ゾーン0,IIC,T4?? 6 適切に認証されている場合,Div. 1,グループA 危険な場所
危険領域入力:入力インピーデンス (ターミナル2&3): 10k?
トランスデューサー電源,2ワイヤー: 3.3mA (2ワイヤー) センサー,スイッチで選択可能
信号範囲: 最低 20V 最大 0.5V
DC転送精度 20°C: <±50mV
LED インジケーター:緑色 = 電源表示
供給電圧: 20Vから35VDC
最大電流消費量 (10mA トランスデューサー負荷): 24Vで65mA
ユニット内の最大電源消耗: 1.33W
体重:0.11kg
MTL 5531は,危険なエリアの振動センサーからの信号を繰り返し,セーフ内のモニタリングシステムに出力します.
地域インターフェースは,3本のワイヤの渦巻電流探査機と加速計または2本のワイヤの電流センサーと互換性があります.
製造されたによるモジュールの側にあるスイッチ
| センサータイプ | 2線または3線振動変数器 |
| 信号源の位置 |
ゾーン0,IIC,T4?? 6 適切な認証がある場合 グループA 危険な場所 |
| 危険領域の入力 |
入力インペダンス (ターミナル2&3): 10kΩ |
| トランスデューサーの電流,2ワイヤー | 3.3mA (名目) 2本のセンサーで,スイッチで選択可能 |
| 信号範囲 | 最低 20V 最大 0.5V |
| 20°Cで直流伝送精度 | <±50mV |
| 20°CのAC転送精度 |
0Hzから1kHz: ±1% 1kHzから10kHz:5%から+1% 10kHzから20kHz:10%から+1% |
| 温度係数 |
±50ppm/°C (10〜65°C) ±100ppm/°C (20〜10°C) |
| 電圧帯域幅 | 47kHzで3dB (典型的な) |
| 段階応答 |
<14μs,以下に相当する: 200Hzで1° 600Hzで3° 1kHzで5° 10kHzで50° 20kHzで100° |
| 安全領域出力インペダンス | <20Ω |
| 供給電圧 | 20~35V DC |
| 安全性説明 |
ターミナル3から1 Uo=26.6V Io=94mA Po=0.66W Um=253V rms または dc ターミナル3〜2 蓄電器以外の装置 ≤1.5V, ≤0.1A, ≤25mW |
| 注記 |
設置に関する推奨については,使用説明書を参照してください. このモジュールの 最大の環境は,電源の流失が非常に高いため, これらのモジュールの温度が水平に設置されている場合 方向性は • 45°C に閉じ込めて 距離は55°Cで最低10mm |
|
|
