| MOQ: | 1 |
| 価格: | 交渉可能 |
| 標準パッケージ: | カートン |
| 配達期間: | 要求に応じて |
| 決済方法: | T/T |
| 供給能力: | ストック100%以上 |
推計されるリードタイム: 12〜16週間
メーカー: ベントリー ネバダ
製品番号 990-05-50-02-00

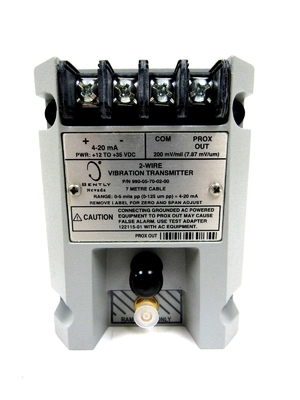

製品タイプ: 990 振動伝達器
出国 国: アメリカ
産地証明書 (COO) を追加できます
フルスケールオプション: 05 = 0-5mpp (0-125mpp)
システムの長さオプション: 50 = 5.0メートル (16.4フィート)
設置オプション: 02 = 壁面のスクリュー
機関承認オプション: 00 = 必要ない
入力: 接触しない 3300 NSv 接近探査機と延長ケーブルを 1 つ受け入れる.
電源: 送信端に+12~+35 Vdcの入力が必要です.
動作温度: -35°Cから+85°C (-31°Fから+185°F)
貯蔵温度: -51°C~+100°C (-60°F~+212°F)
輸送重量: 1.5 kg
990振動伝達器は,主に,遠心気圧縮機や小型ポンプ,モーター,機械の制御システムへの入力として,シンプルな4〜20mAの比例振動信号を提供することを好むファン送信機は,2本のワイヤーでループ動力装置で,3300 NSv*近接探査機とそれに合わせた延長ケーブル (5mと7mのシステム長さのオプションで利用可能) から入力を受け取ります.
| インプット | 接点のない3300 NSv近距離探査機と延長ケーブルを1つ受け入れる. |
| パワー | トランスミッター端で+12~+35 Vdcの入力が必要です. |
|
4から20mAの信号 生産量 |
2本のワイヤで指定された全スケール範囲で4〜20mAdc |
|
4から20mAループ 精度 |
指定されたフルスケール範囲内 ±1.5%以内.精度は,TEST信号入力から250ループ抵抗で測定された電圧まで評価される. |
| 探査機のギャップ | 探査機は目標から0.5~1.75mm (20~55ミリ) の間隔で全スケール範囲を確保しなければならない. |
|
最大ループ 抵抗力 |
135 Vdc のケーブルを含む. |
| 電流制限 | 23mA 典型的な |
| 0 と スパン | 相互作用しない外部調整 |
|
信号はOKではない 敗北 |
信号出力は Not OK 状態が発生した 100 μs 内に 3.6 mA 以下になります. Not OK 状態が削除された後,信号出力は 2-3 秒以内に復元されます. |
| パワーアップを阻害する | 信号出力は,電源を適用した後,2〜3秒間,3.6mA未満 (NOT O.K.) に留まります.この目的は,デバイスがまだ準備ができていないことを信号することです.デバイスがOに進むとき,トランジエントが観察されることがあります.K. |
|
接近センサー 生産量 |
接地されていない携帯試験装置と互換性がある.接地された交流電源の試験装置を使用する場合,信号隔離のために122115-01試験アダプタを使用する. |
| 出力インペデンス | Prox Outは10Mの負荷に校正された10kWの出力インペデンスを持っています. |
|
プロックスアウト線形 範囲 |
1.4 mm (55 mils) 目標表面から約0.25 mm (10 mils) から始まる. |
|
プロクスの終了 増量 規模 要因 |
7.87 mV/μm (200 mV/mil) ± 6.5% 典型的な,交換可能な誤差を含む,平面30 mm (1.2インチ) を用いて線形範囲で0.25 mm (10 mils) の増加で測定された場合 最悪の場合 7.87 mV/μm ± 10% 典型的なノイズレベル: 50 mV/pp |
| 温度安定性 | 増量スケールファクタルは,0.0°C~+70°C (+32°F~+158°F) から7.87mV/μm (200mV/mil) の ±10%内に保たれる. |
統合された近感センサー 外部ユニットを必要としません
隔離されていない PROX OUT と COM 端末プラス同軸接続器
相互作用しないゼロとスパンのポテンチメーター
ループ信号出力の迅速な検証のための試験入力ピン
信号障害回路は高出力や誤報を防ぐ
高湿度環境 (最大100%の冷却) のポット式建築
