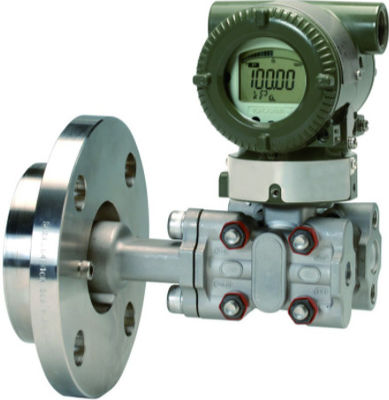

EJA210E-JMS4G Yokogawa Flange Mounted Differential Pressure Transmitter

EJA210E-JMS4G横川町のフランジによって取付けられる差動圧力送信機

プロダクト利点:

1

2

3

4

5

6

プロダクト塗布:

1

2

3

4

5

製品の説明:

1

2

3

4

5

製品の機能:

• 製造業者:横川町

• プロダクトいいえ:EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• 製品タイプ:EJA210Eのフランジによって取付けられる差動圧力送信機

• 出力信号:J =デジタル通信（雄鹿5/HART 7の議定書）を用いる20 mA DCへの4

• 測定のスパン（カプセル）:M = 100kPa （4から400 inH2O）への1

• 低圧の側面は部品材料をぬらした:S =カバー フランジおよびプロセス コネクターASTM CF-8MのカプセルHastelloy C-276 （ダイヤフラム）、F316L SST、316L SST （他）、カプセルのガスケットTeflon-coated 316L SSTの下水管/出口のプラグ316 SST

• プロセス関係:1/2 NPTの女性プロセス コネクターとの4 =

• Coverflangeのボルトおよびくだらない材料:G = 316L SST

• 取付け:9 =横の配管タイプおよび左側の高圧

• アンプ ハウジング:1 =鋳造アルミの合金

• 電気関係:7 = 1/2 NPTの女性、盲目のプラグが付いている2つの電気関係

• 必要な表示器:D =デジタル表示器

• N =常にN

• プロセス関係様式:W =同じ高さのタイプ

• フランジの評価:A1 = ANSIのクラス150

• フランジのサイズ:3 = 3インチ（80mm）

• フランジ材料:C = 316 SST

• ガスケットの接触表面:2 =平たい箱（鋸歯状無し）

• ぬらされた部品材料（高圧側面）:HW = 316L SST#のダイヤフラム、316 SST#他

• 洗い流す関係リング:0 =どれも

• 延長:0 =どれも

• 盛り土の液体:一般使用（シリコーン油）のためのB =、– 120°Cプロセス温度への40、– 85°C周囲温度への40。

• 口径測定の単位:D4 = Mの口径測定（kgf/単位cm2の）

• テフロン フィルム:TF1 = fluorinatedオイルと付すFEPのテフロン フィルムによる粘着性があるプロセス液体からのダイヤフラムの保護。操作の範囲:150°Cへの20、0から2 MPa （真空サービスのために適当ではない）。

• 物質的な証明書:同じ高さのタイプ、高圧側面のためのM1W =:プロセス フランジ、ブロック、低圧の側面:フランジ、プロセス コネクターを覆いなさい

• 圧力試験の漏れ試験の証明書:T52 = ANSI/JPIのクラス150 3 MPa （430のpsi）

• ワイヤーで縛られた札の版:N4 =送信機にワイヤーで縛られる316 SSTの札の版

• 重量:8.3 Kg

• 出荷の重量:11のKg
